Qual è il principio di lavoro di un montante di chip automatico?

Come fornitore esperto di montanti di chip automatici, ho assistito in prima persona all'impatto trasformativo che queste macchine hanno sull'industria manifatturiera elettronica. In questo blog, approfondirò gli intricati principi di lavoro di un montaggio automatico di chip, facendo luce sulla tecnologia che alimenta questi notevoli dispositivi.

Le basi dei montanti di chip automatici

Un montante di chip automatico, noto anche come macchina da pick-and-place, è un pezzo critico di attrezzature nelle linee di montaggio della tecnologia Surface (SMT). La sua funzione principale è quella di raccogliere accuratamente componenti elettronici, come resistori, condensatori e circuiti integrati, da un sistema di alimentazione e posizionarli su un circuito stampato (PCB) con alta precisione e velocità.

Il processo di lavoro di un montante di chip automatico

Il processo di lavoro di un montante di chip automatico può essere suddiviso in diverse fasi chiave:

1. Alimentazione dei componenti

Il primo passo nel processo è l'alimentazione dei componenti. Il montaggio automatico del chip è dotato di un sistema di alimentazione che contiene vari tipi di componenti elettronici. Questi alimentatori possono essere alimentatori a nastro, che contengono componenti in un formato di nastro e bobina, o alimentatori del vassoio, che contengono componenti nei vassoi. Gli alimentatori vengono caricati sulla macchina e i componenti vengono presentati alla testa di raccolta.

2. Pick-up del componente

Una volta presentati i componenti, la testa di pick-up del montaggio automatico del chip si sposta nella posizione del componente e utilizza un ugello a vuoto per raccogliere il componente. L'ugello del vuoto crea una pressione negativa che tiene saldamente il componente in posizione. La testa di pick-up è dotata di sensori che assicurano che il componente venga raccolto correttamente ed è nel corretto orientamento.

3. Ispezione dei componenti

Dopo aver raccolto il componente, subisce un processo di ispezione. Il Mounter CHIP automatico utilizza i sistemi di visione per ispezionare il componente per eventuali difetti, come orientamento errati, componenti danneggiati o componenti mancanti. Il sistema di visione cattura un'immagine del componente e lo confronta con un modello pre-programmato. Se il componente passa l'ispezione, è pronto per essere posizionato sul PCB.

4. Posizionamento PCB

La testa di raccolta si sposta quindi nella posizione designata sul PCB e posiziona il componente sulla scheda. Il mounter di chip automatico utilizza una combinazione di sistemi di allineamento meccanico e ottico per garantire che il componente sia posizionato in modo accurato e preciso. Il processo di posizionamento è controllato da un sistema computerizzato che utilizza algoritmi per calcolare la posizione di posizionamento ottimale in base alla progettazione di PCB e alle specifiche dei componenti.

5. Ripeti il ​​processo

Il montaggio automatico del chip ripete il processo di raccolta, ispezione e posizionamento per ciascun componente sul PCB fino a quando l'intera scheda non è popolata. La macchina può funzionare ad alta velocità, posizionando centinaia o addirittura migliaia di componenti all'ora, a seconda del modello e della configurazione.

Tecnologie chiave utilizzate nei lombardieri di chip automatici

Diverse tecnologie chiave vengono utilizzate nei montanti di chip automatici per garantire un'elevata precisione, velocità e affidabilità. Queste tecnologie includono:

1. Sistemi di visione

I sistemi di visione vengono utilizzati nei montanti di chip automatici per ispezionare i componenti e garantire un posizionamento accurato. Il sistema di visione utilizza le telecamere e gli algoritmi di elaborazione delle immagini per acquisire e analizzare le immagini dei componenti e del PCB. Ciò consente alla macchina di rilevare eventuali difetti o disallineamenti e apportare modifiche in tempo reale.

2. Sistemi di controllo del movimento

I sistemi di controllo del movimento vengono utilizzati per controllare il movimento della testa di raccolta e del sistema di alimentazione. Il sistema di controllo del movimento utilizza servi motori e guide lineari per garantire un movimento regolare e preciso. Ciò consente alla macchina di posizionare i componenti in modo accurato e rapido, anche ad alta velocità.

3. Sistemi di alimentazione

I sistemi di alimentazione vengono utilizzati per contenere e presentare i componenti alla testa di raccolta. Il sistema di alimentazione può essere alimentatori a nastro o alimentatori del vassoio, a seconda del tipo di componenti utilizzati. Il sistema di alimentazione è progettato per garantire che i componenti siano presentati in modo coerente e affidabile, riducendo il rischio di marmellate di componenti o fallimenti.

4. Software e programmazione

Il software e la programmazione vengono utilizzati per controllare il funzionamento del montaggio automatico del chip. Il software consente all'operatore di programmare la macchina per posizionare i componenti in posizioni specifiche sul PCB e regolare i parametri di posizionamento, come la forza di raccolta, la velocità di posizionamento e i criteri di ispezione. Il software fornisce anche funzionalità di monitoraggio e diagnostico in tempo reale, consentendo all'operatore di rilevare e risolvere rapidamente eventuali problemi.

Applicazioni di montanti di chip automatici

I montanti di chip automatici vengono utilizzati in una vasta gamma di applicazioni, tra cui:

1. Elettronica di consumo

I montanti di chip automatici vengono utilizzati nella produzione di elettronica di consumo, come smartphone, tablet, laptop e televisori. Questi dispositivi richiedono un'elevata precisione e velocità per soddisfare le esigenze della produzione di massa.

2. Elettronica automobilistica

I montanti di chip automatici vengono utilizzati nella produzione di elettronica automobilistica, come unità di controllo del motore, moduli di controllo dell'airbag e sistemi di infotainment. Questi dispositivi richiedono un'elevata affidabilità e qualità per garantire la sicurezza e le prestazioni del veicolo.

3. Elettronica industriale

I montanti di chip automatici vengono utilizzati nella produzione di elettronica industriale, come sistemi di controllo, sensori e alimentatori. Questi dispositivi richiedono un'elevata precisione e una durata per resistere agli ambienti difficili delle applicazioni industriali.

Perché scegliere i nostri montanti di chip automatici

In qualità di fornitore leader di montanti di chip automatici, offriamo una vasta gamma di prodotti progettati per soddisfare le esigenze di vari settori. Le nostre macchine sono note per la loro alta precisione, velocità e affidabilità e sono supportate dal nostro team di supporto tecnico esperto.

1. Alta precisione

I nostri montanti di chip automatici sono dotati di sistemi di visione avanzati e sistemi di controllo del movimento che garantiscono un posizionamento ad alta precisione dei componenti. Le macchine possono posizionare componenti con una precisione fino a ± 0,02 mm, garantendo la qualità e l'affidabilità dei prodotti assemblati.

2. Alta velocità

I nostri montanti di chip automatici sono progettati per funzionare ad alta velocità, posizionando centinaia o addirittura migliaia di componenti all'ora. Le macchine sono dotate di teste di raccolta ad alta velocità e sistemi di alimentazione in grado di gestire una vasta gamma di dimensioni e tipi di componenti.

3. Affidabilità

I nostri montanti di chip automatici sono costruiti per durare, con componenti di alta qualità e un design robusto. Le macchine sono progettate per funzionare continuamente per lunghi periodi di tempo, con tempi di inattività minimi per la manutenzione e le riparazioni.

4. Personalizzazione

Offriamo una gamma di opzioni di personalizzazione per i nostri montanti di chip automatici, consentendo di adattare la macchina alle tue esigenze specifiche. Sia che tu abbia bisogno di una macchina con un numero specifico di teste di raccolta, un particolare sistema di alimentazione o una soluzione software personalizzata, possiamo lavorare con te per sviluppare una soluzione che soddisfi le tue esigenze.

Contattaci per ulteriori informazioni

Se sei interessato a saperne di più sui nostri montanti automatici di chip o desideri discutere le tue esigenze specifiche, non esitare a contattarci. Il nostro team di vendita esperto è pronto a rispondere alle tue domande e fornirti un preventivo dettagliato. Non vediamo l'ora di lavorare con te per trovare la soluzione perfetta per le tue esigenze di produzione di elettronica.

Per ulteriori informazioni sui nostri prodotti, puoi visitare i seguenti link:

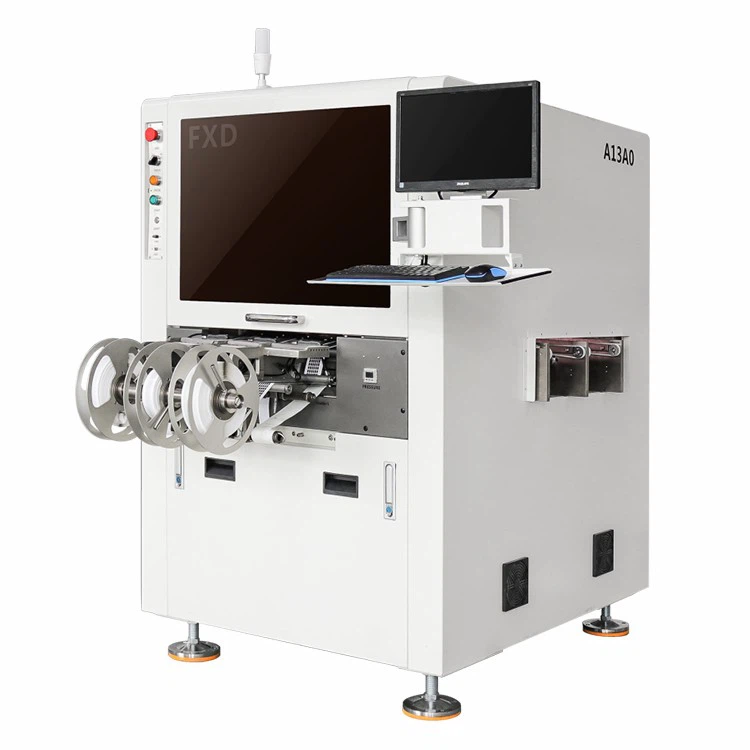

Macchina di posizionamento degli accessori per telefoni cellulari
